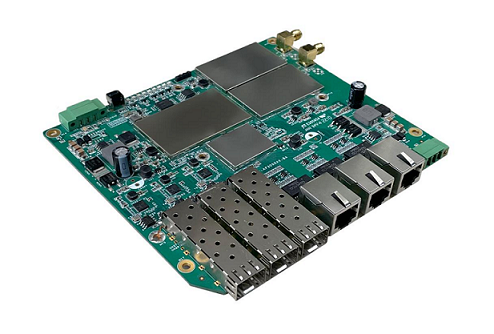

KyAir810BA-EC-3GX3GE-L5-L5本安型无线接入板卡是基于IEEE 802.11ax技术的无线接入设备，，，， ，，具备双频无线接入、千兆互换、串口输入、本安电路设计等职能特点。 。。。。。
KyAir810BA-EC-3GX3GE-L5-L5在AP模式时可同时工作在2.4GHz和5.8GHz频段，，，， ，，支持IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11n、802.11ac和 802.11ax五种模式，，，， ，，最高接入速度高达2975Mbps。 。。。。。
| 硬件规格 | |
| 接口 | 以太网口: 3个千兆电口 SFP接口: 3个千兆光口 天线口: 2个SMA接口, 2.4GHz与5GHz合路 |
| 尺寸 | 150 * 135 *19.6mm(长×宽×高) |
| 工作频段 | 2.4G: 802.11b/g/n /ax, 2.4GHz-2.483GHz (中国) 5G: 802.11 ax/ac/n/a, 5.150GHz-5.350GHz 5.725GHz-5.850GHz (中国) |
| 调造技术 | OFDM: BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS: DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM(11n): MCS 0-15 MIMO-OFDM(11ac): MCS 0-9 MIMO-OFDM(11ax): MCS 0-11 |
| 调造方式 | 11b：DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac/ac wave2：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax：MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM |
| 最大发射功率 | 27dBm（可调，，，， ，，支持更换 20dB芯片规划） |
| 发射频率可调粒度 | 1dBm |
| 工作温度/存储温度 | -40?C～+70?C /-40?C～+70?C |
| 工作湿度/存储湿度 | 0%~95%(非冷凝) |
| 受电方式 | 双路 12V DC（支持 9-36V宽压），，，， ，，凤凰端子电源输入接口 |
| 整机功耗 | ≤20W （每路 12V DC输入不超过 18W） |
| MTBF | >250000H |
| 机能参数 | |
| 工作频段 | 2.4GHz, 40MHz信路 5GHz, 160MHz信路 |
| WLAN | 支持A-MPDU 支持最大类似性解调(MLD) 支持最大归并比接管(MRC) 支持空时辰组码(STBC) 支持低密度奇偶校验编码(LDPC) 支持RTS/CTS 支持CTS-to-self 支持暗藏 SSID 支持终端老化、心跳检测 |
| 最大支持虚AP个数 | 单射频 16个虚 AP |
| 最大接入用户数 | 1024(现实用户数因利用环境等成分存在差距) |
| 最高衔接速度 | 2.4GHz: 575Mbps 5GHz: 2400Mbps |
| 工作模式 | AP模式: 桥模式（二层）, 路由模式（三层） 支持Client模式、MAC地址克隆职能 支持WDS模式 支持路由模式 |
| 射频治理 | 负载平衡: 支持基于用户数、用户流量的负载平衡 支持 5G 优先 支持自动信路选择 支持自动功率调节 支持智能速度选择算法 支持功夫平正调度 |
| 周游切换 | 支持 802.11k、802.11v、802.11r 支持二层周游、三层周游 |
| Turbo周游 | 工作在 Client或 WDS模式时，，，， ，，支持 Turbo方式与上行设备同时成立主、备链路，，，， ，，实现数据通路急剧切换 |
| 安全 | 支持 64/128位 WEP、动态 WEP、TKIP、CCMP、WAP3加密 共同 AC,支持 WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、WPA3、MAC地址认证、Web认证、PPPoE认证等多种认证方式 支持无线用户二层隔离 支持wIDS |
| AAA | 支持Radius Client 支持认证服务器多域配置 支持备份认证服务器 |
| 二层、三层职能 | IP地址设置: 静态 IP、DHCP动态获得地址 支持IPv6 支持ACL 路由模式下支持DHCP server、NAT |
| 服务质量 | 支持WMM(802.11e) 支持优先级映射 支持QoS战术映射 支持基于 SSID、基于用户的带宽限速 支持Call Admission Control （CAC） |
| 治理守护 | 网络治理 SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB |
产品选型
| 产品型号 | 输出接口 | 电源 |
| KyAir810BA-EC-3GX3GE-L5-L5 | 3×1000Base-X 光口, 3×1000Base-T(X) RJ45电口 | 支持12VDC(9~36VDC), 冗余输入 |
