?在刚刚从前不久的“2021（第三届）全球工业互联网大会”中，，，，，，，，888集团官网vip科技《5G+数智工厂解决规划》成功入选“工业互联网融合创新利用典型案例”。。。。。。。。

VIP888·(中国大陆)官方网站

该案例由多位业内驰名评委专家通过技术创新及产品质量、案例落地执行成效及标杆性等多个维度提拔而出，，，，，，，，入选案例面向沉点行业，，，，，，，，可形成一批可复造的、可推广的典型模式和利用场景，，，，，，，，拥有很强的示范效应。。。。。。。。

888集团官网vip科技宜昌工厂，，，，，，，，是888集团官网vip集团的造作及教育中心。。。。。。。。目前，，，，，，，，工厂在出产造作环节，，，，，，，，存在诸多行业痛点及企业关键问题：电子产品结构复杂、料件种类繁多、元器件互换性强、代替物料多、资料编号不易治理；；；；；；；；订单交期短、出产打算假造效能低、周期长、易犯错；；；；；；；；客户需要变动大、出产协调及订单执行情况全程跟踪难；；；；；；；；订单跟踪难题、信息网络反馈滞后、限额领料难；；；；；；；；质量节造及靠得住性要求高、对产品必要进行全面质量跟踪等。。。。。。。。

针对这些问题，，，，，，，，888集团官网vip科技打造《5G+工业互联网》全流程解决规划，，，，，，，，规划结合整体架构运行模式，，，，，，，，针对性选取5G方式进行现场通讯，，，，，，，，极大水平降低了施工难度，，，，，，，，并利用5G网络高带宽、低延时等个性，，，，，，，，本地流量卸载等职能，，，，，，，，实现系统、设备、人员交互、现场立体库堆垛机调度、AGV调度、芯片针脚的缺点检测等工作，，，，，，，，保险了规划的整体落地执行。。。。。。。。

规划内容

规划重要分为三个大块进行架构设计，，，，，，，，蕴含治理系统（MES、WMS、WCS、AHM），，，，，，，，出产设备（半制品出产设备、制品出产设备、测试设备、包装设备），，，，，，，，仓储设备（立体库、堆垛机、物流输送线）。。。。。。。。工厂出产造作运行实现上通下连的主题，，，，，，，，向上对接ERP、KySRM，，，，，，，，向下通过KySCADA、AHM等软件系统，，，，，，，，向下对接产线设备及888集团官网vip边缘通用节造器等有关设备，，，，，，，，中央对接WMS仓储系统，，，，，，，，以买通物料环节并对接自动化测试平台，，，，，，，，时刻监控出产过程中产生的测试数据，，，，，，，，各协同系统的业务接口如网状交错，，，，，，，，依赖关系缜密。。。。。。。。

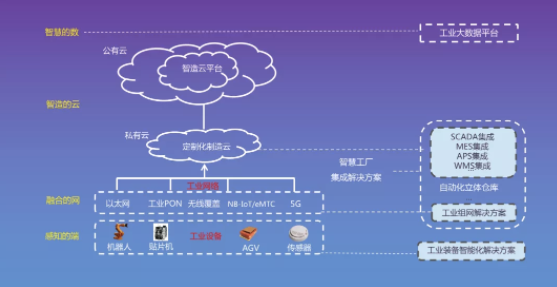

整体设计架构图如下：

VIP888·(中国大陆)官方网站

（1）治理系统

MES出产造作执行系统：对表提供出产能力整合、产品和产线治理、出产工位界说、人员自动匹配、智能排程、工艺可视化、软件界说工艺流程，，，，，，，，实现SOP的在线设计等技术伎俩实现工作直达工位，，，，，，，，工位人员通过扫码操作校验物料正确性，，，，，，，，并由KyMOM纪录有关出产数据。。。。。。。。

VIP888·(中国大陆)官方网站

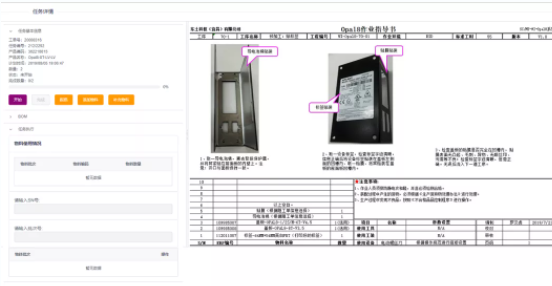

图2：系统界面

WMS仓储治理系统：基于B/S（浏览器/服务器结构）结构，，，，，，，，现场配置终端一体机供操作，，，，，，，，并与MES系统对接，，，，，，，，实现派单出库，，，，，，，，入库等协同职能的操作。。。。。。。。

WCS堆垛机调度系统：实现巷路内堆垛机的调度工作，，，，，，，，凭据出产需要，，，，，，，，将出产所需零部件出库并通过物流输送线输送至指定地位供现场出产使用。。。。。。。。

（2）出产设备

在半制品出产设备的出产过程中，，，，，，，，凭据888集团官网vip产品的个性设定SMT出产线的设置工艺并整体搭建实现后，，，，，，，，通过888集团官网vip网关设备，，，，，，，，实现了对现场所有出产设备的关键参数的采集，，，，，，，，工业互联网平台对设备运行情况3D建模进行监控，，，，，，，，核算设备利用率，，，，，，，，合理铺排设备出产。。。。。。。。

制品出产设备的整条自动化线共13个工位，，，，，，，，其中自动工位9个，，，，，，，，人为工位4个，，，，，，，，整条线体选取一台边缘通用节造器，，，，，，，，实现整条出产线的数据采集、设备节造、标识解析等有关工作。。。。。。。。

VIP888·(中国大陆)官方网站

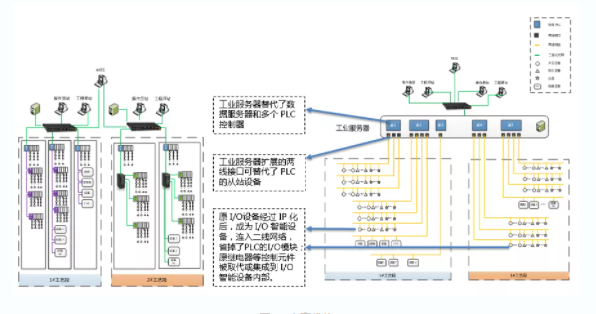

图3：现场架构图

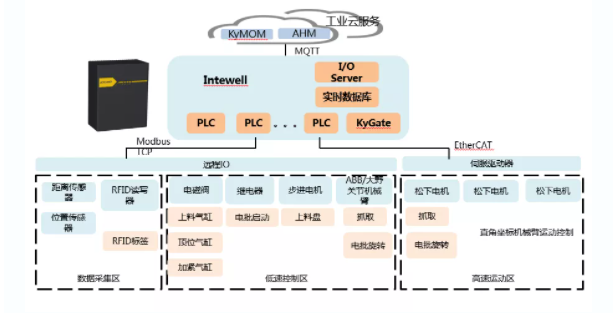

现场使用一台边缘通用节造器运行13个PLC内核、1个内核运行实时数据库和数据上云，，，，，，，，实现了产线电气节造、机械手臂调度、直角坐标机械臂活动节造、现场数据采集、和谈转换上云。。。。。。。。边缘通用节造器衔接高速活动区、低速节造区、数据采集区、工业云服务。。。。。。。。同时，，，，，，，，边缘通用节造器运行实时数据库及设备治理Agent，，，，，，，，数据上云，，，，，，，，实现KyMOM指令的上传与下达及工业服务器的云端治理(AHM)。。。。。。。。

（3）测试设备

测试桌上装置一体机接见测试界面，，，，，，，，通过测试的产品则通过系统自动打印产品信息标签贴至产品侧面。。。。。。。。未通过测试产品则查抄原因进行返建处置。。。。。。。。在制品测试与终测之间，，，，，，，，设备会进入到老化测试环节，，，，，，，，设备装置至老化车，，，，，，，，进入老化柜后，，，，，，，，则通过扫描老化车上的二维码，，，，，，，，即可实现产品老化温度及电压的选择，，，，，，，，实现整个老化过程。。。。。。。。

（4）包装设备

两条包装线电源节造分为二级节造，，，，，，，，包装线与测试桌之间电源单独供电。。。。。。。。出产厂房顶部统一选取吊灯，，，，，，，，包装线建设单工位照明，，，，，，，，经丈量各区域照度均在300-320lux，，，，，，，，切合装配的亮度要求。。。。。。。。通过现场整机设备标签扫描，，，，，，，，即可实现对包装标签的打印，，，，，，，，表包装与设备标签逐一对应，，，，，，，，与系统进行统一化治理，，，，，，，，真正实现一物一码的治理准则。。。。。。。。

（5）仓储设备

立体仓库满足888集团官网vip宜昌产品出产过程中所有结构件、半制品、制品等物料存放及周转运输的整个过程运行要求，，，，，，，，蕴含周转箱、纸箱托盘堆码等。。。。。。。。立体仓库治理信息系统（WMS）与SRM供给商治理系统、QIS质量治理系统、RFS条码系统、SAP企业资源信息系统等信息对接，，，，，，，，在MES指挥中实现物料出、入库的实物流和信息流的自动化治理。。。。。。。。

规划亮点

（1）技术架构

扁平化了传统结构，，，，，，，，基于统一盛开矫捷的平台架构面向多种工业利用场景，，，，，，，，实现从IT到OT的纵向买通，，，，，，，，实现IT系统之间的横向协同，，，，，，，，实现从OT到IT的数据驱动。。。。。。。。

在现场层，，，，，，，，通过基于IPv6的宽带实时总线统一现有网络总线，，，，，，，，拥有高带宽、长距离、功夫敏感等个性；；；；；；；；边缘推算层通过边缘节造器实现一台设备包办多个PLC/DCS的代替，，，，，，，，同时兼具和谈网关能力直接数据到云，，，，，，，，云端进行数据分析与处置。。。。。。。。

（2）系统升级

Intewell实时微内核，，，，，，，，选取安全隔离内核技术构建高实时操作系统的运行环境，，，，，，，，选取分时调度方式实现多个高实时系统并行调度，，，，，，，，使高实时系统能够直接接见中央处置器的特殊指令和输入输出地址区，，，，，，，，并直接响应硬件中断，，，，，，，，实现高实时虚构化的运行环境。。。。。。。。对于每个实时系统，，，，，，，，工程师能够单独设置其运行的处置器核及可能的周期功夫。。。。。。。。

VIP888·(中国大陆)官方网站

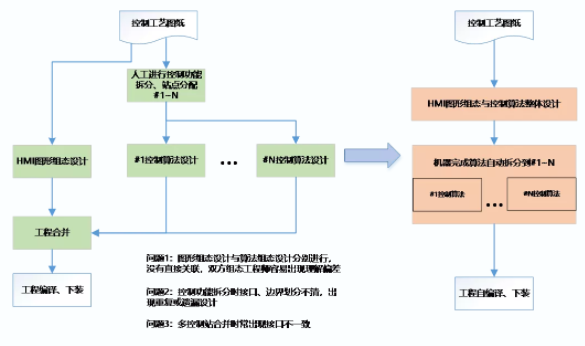

图4：规划优势

（3）可编程逻辑节造

HMI图元和节造算法绑定，，，，，，，，均选取图形化方式，，，，，，，，界面风格统一，，，，，，，，基于统一个平台即可进行节造器算法法式和HMI图形组态，，，，，，，，HMI的图形组态和算法编程缜密结合，，，，，，，，可由一个工程师实现；；；；；；；；档次化编程，，，，，，，，支持全局编程组态，，，，，，，，支持工程师先从全局实现节造工艺算法设计组态，，，，，，，，而后再将算法分配到适合的实季节造内核，，，，，，，，能够预防传统节造系统设计时先分化职能再归并工程造成的设计沉复或遗漏。。。。。。。。

VIP888·(中国大陆)官方网站

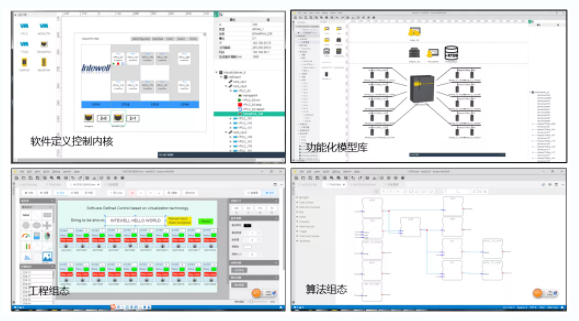

图5~6：编程页面

（4）实现出产协同

通过集成云资源、工业利用中央件、工业数据中央件，，，，，，，，工业利用开发环境、统一运维、统一安全、工业微服务编排治理等一系列职能治理系统，，，，，，，，为工业利用开发者提供矫捷高效的工业云开发环境、丰硕的工业利用中央件，，，，，，，，急剧高效安全地获取工业数据。。。。。。。。工业利用的开发通过服务API治理接口即可获得相应资源，，，，，，，，无需关切利用的守护监控，，，，，，，，无需关切若何获取以及衔接数据，，，，，，，，从利用资源治理和利用数据治理的复杂性中脱离出来，，，，，，，，从而更高效地开发、部署、运维及治理当用。。。。。。。。

（5）实现智能排程和过程优化

提供出产工艺建模能力、仿真能力、工艺路线治理能力以及出产工艺模型自进建能力，，，，，，，，实现软件界说出产工艺流程;对车间出产作业进行全过程的跟踪和信息采集,凭据出产排程战术进行出产资源的配置，，，，，，，，把工作及出产领导文件下发到指定资源，，，，，，，，并通过对接产线获取设备的动态数据。。。。。。。。

通过构建产品规范与质量治理模型，，，，，，，，对产品造作过程中的质量信息进行具体纪录，，，，，，，，成立产品质量档案，，，，，，，，实现对产品质量的全程追踪和可追忆；；；；；；；；按要求进行取样、检验与判定，，，，，，，，并能在质量产生异常时，，，，，，，，可追忆到出产的各个环节和每一个物料。。。。。。。。

价值功效

经济价值

缩短出产周期，，，，，，，，急剧响应客户需要，，，，，，，，提高设计和出产的柔性,达到加强企业的主题竞争能力。。。。。。。。通过智能化刷新，，，，，，，，买通了出产线各个环节，，，，，，，，出产效能可提高30%左右。。。。。。。。利用产品可溯源等技术加持，，，，，，，，使得劳动出产率和产品质量提高，，，，，，，，产能提升20%左右，，，，，，，，产品的销售额提高15%左右。。。。。。。。

转型刷新

选取科学化方式对部门治理进行鼎新，，，，，，，，使公司技术人怨丶比从30%提升至40%；；；；；；；；基础性岗位降低至30%，，，，，，，，推进企业从劳动力密集型企业走向人才密集型企业。。。。。。。。

平台模式

目前，，，，，，，，平台已开发实现26个工业App，，，，，，，，支持多层级治理，，，，，，，，实现行业层面宏观治理、企业层面微观治理、设备层面基础治理。。。。。。。。具备200多种工业和谈的解析能力，，，，，，，，能为离散型出产企业提供设备实时监控、故障报警响应、出产工作精准治理等职能。。。。。。。。

VIP888·(中国大陆)官方网站

将来，，，，，，，，888集团官网vip科技将深刻贯彻落实工业互联网科技创新赋能产业高质量发展的工作要求，，，，，，，，以构建中国面向将来自主可控的工业节造系统为使命。。。。。。。。安身工业互联网底层“根”技术，，，，，，，，搭建5G+工业互联网生态系统，，，，，，，，在工业互联网、智慧化工、智能造作、智慧城视注智慧园区等领域倾力打造新一代信息技术产业链优势集群，，，，，，，，建设先进工业互联网幼镇，，，，，，，，扎根宜昌、安身湖北，，，，，，，，走向全国，，，，，，，，赋能经济高质量发展。。。。。。。。
