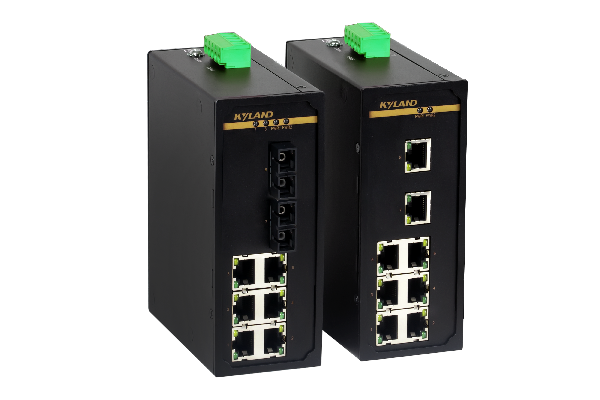

KIEN1009非网管互换机是一款节能环保的低功耗绿色工业以太网产品，，，，，提供丰硕的接口组合，，，，，可支持2个光电可选百兆接口和6个百兆电口，，，，，即插即用。。。。。。。。其IP40防护的金属表壳，，，，，抗强振动的卡轨座，，，，，-40℃ ~+85℃极端环境温度适应能力及优良的EMC电磁兼容机能使该系列产品具备在恶劣工业环境下不变靠得住工作的能力，，，，，可为全球领域内的电力，，，，，智能交通，，，，，工厂自动化，，，，，视频监控等工业利用领域组建急剧不变的百兆终端接入网络保驾护航。。。。。。。。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 互换属性 | MAC表 8K 包缓冲区 1Mbit 包转发率 1.4Mpps 互换延长 <10μs |
| 接口 | 百兆端口 100Base-FX,单/多模SC任选 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯: PWR1, PWR2 接口批示灯: Link/ACT, Speed(电口); Link/ACT(光口) |
| 电源 | 输入电压 24-48VDC 接入端子 5芯5.08mm间距插入式端子 功率 <6.5W 过载�；；；；；� 支持 反接�；；；；；� 支持 冗余�；；；；；� 支持 |

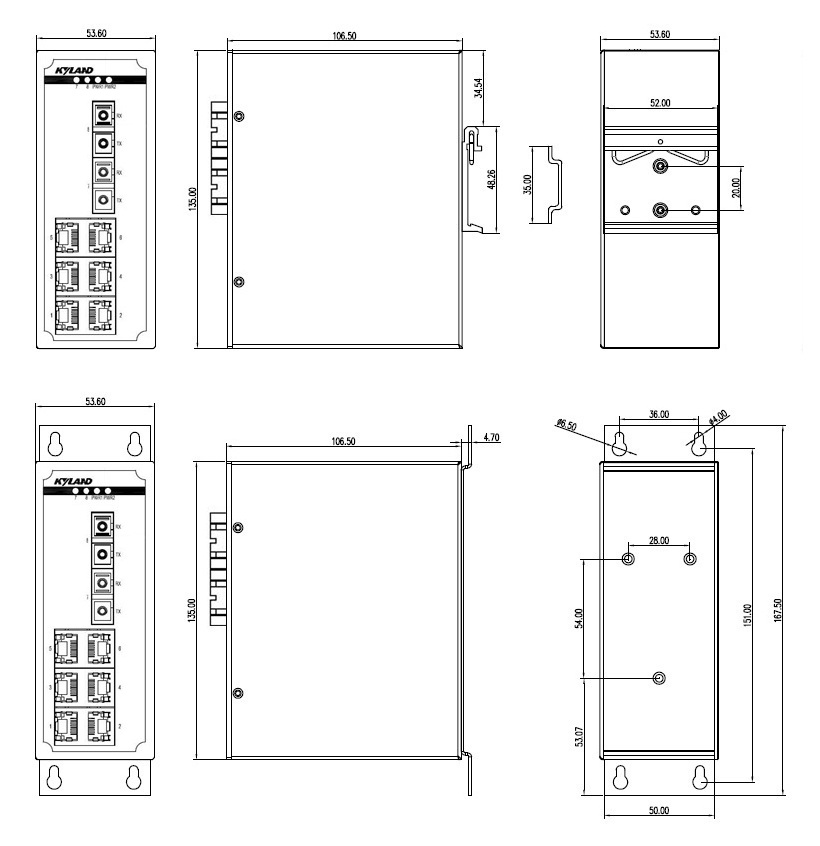

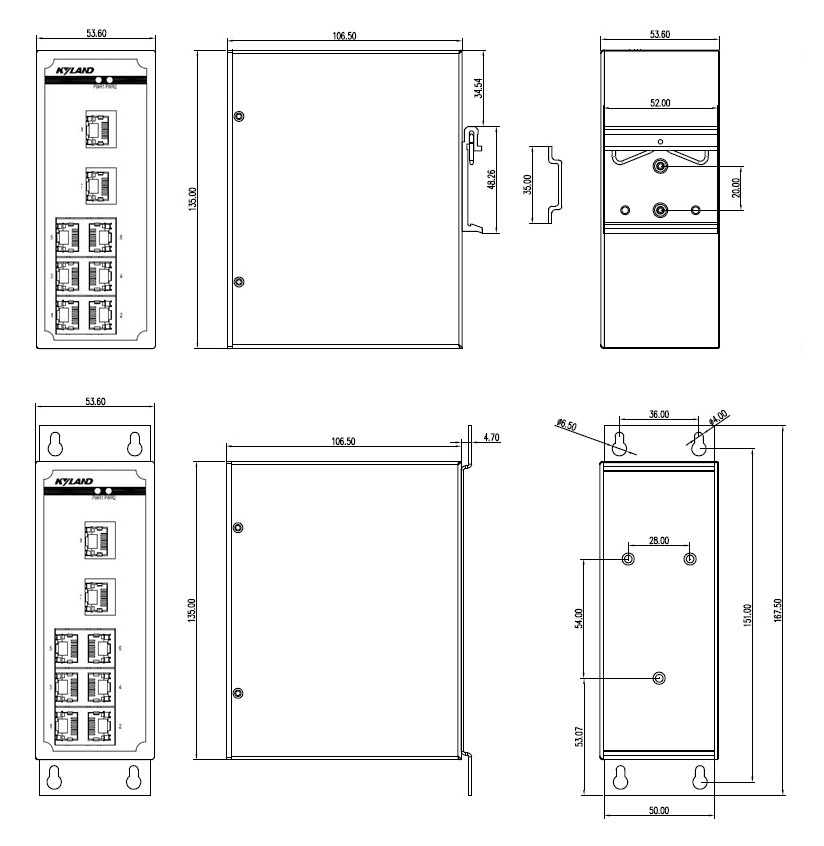

| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 53.6mm×135mm×106.5mm (W×H×D) 沉量 0.76Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 397000h 保建期 5年 |
| 认证 | UL508, Class I Div 2, CE, FCC |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV (contact), ±15kV (air) IEC61000-4-3(RS) 10V/m (80MHz～2GHz) IEC61000-4-4(EFT) Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5(Surge) Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |
| KIEN1009-2S6T-SC40-L2-L2 |
2×100Base-FX, 单模光口, SC接头, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 |
| KIEN1009-2M6T-SC05-L2-L2 |
2×100Base-FX, 多模光口, SC接头, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC),冗余输入 |
| KIEN1009-8T-L2-L2 | 8×10/100Base-T(X) RJ45电口 | 24-48VDC (18-72VDC),冗余输入 |
选购配件
|
配件型号 |
配件型号 |
| DT-BGAZ-02 |
壁挂装置板 |
| DT-FCZ-RJ45-01 | 单口RJ45防尘罩 |
