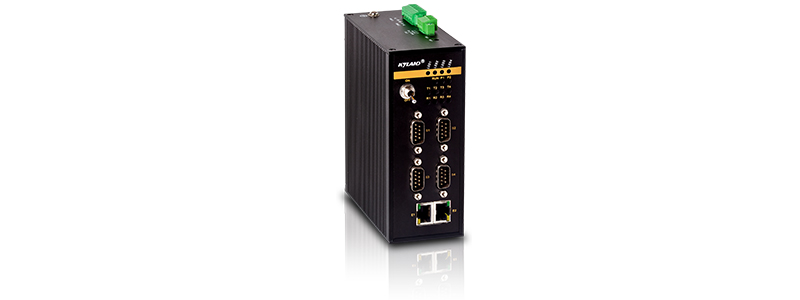

KPS2204是专为串口设备联网利用而开发的可编程和谈转换器. 是一款集以太网,串行数据传输于一体的和谈转换器设备,实现串口和谈与以太网和谈直接的转换. 支持基于Linux系统的二次开发,为用户二次开发预留可编程按压式开关,电平检测端子,可编程批示灯.
KPS2204支持2个10/100Base-T(X)以太网接口和4路RS232/RS422/RS485串行数据接口. 18-36 VDC或36-72 VDC冗余电源输入. DIN卡轨式和壁挂式两种装置方式. IP40防护等级. 支持Telnet,WEB治理方式. 电源输入端过流,过压及EMC防护,以太网RJ45接口和RS232/RS422/RS485串行数据接口良好的EMC防护机能,使得KPS2204可能适应严格而危险的工业环境.
| 软件职能 | |
| 安全技术 | 支持SSH |
| 治理与守护 | 支持Telnet,WEB治理方式 支持FTP软件升级 支持LLDP |
| 时钟治理 | 支持SNTP Client |
| 产品规格 | |
| 尺度 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) |
| 接口 | 百兆电口 10/100Base-T(X) RJ45接口 串行口 串口数量:4路RS232/RS422/RS485 电气个性:切合3线RS232,4线RS422,2线RS485有关尺度 物理接口:DB9针 数据传输误码率:≤10-10 波特率:50bps-230400bps,默认值为9600bps 传输距离:RS232:15m,RS422/RS485:1200m 数据位:5,6,7,8,默认值为8 终场位:1,2,默认值为1 校验位:None,Even,Odd,Space,Mark,默认值为None 流控:XON/XOFF,默认值为无流控 |
| 批示灯 | 前面板批示灯 运行批示灯:Run 电源批示灯:PWR1,PWR2 接口批示灯:Link,ACT(电口);T1-T4,R1-R4(串口) |
| 按钮 | Reset:系统复位配置 Default:系统默认配置 |
| 电源 | 输入电压 48VDC(36-72VDC); 24VDC(18-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <5W 过载�；；；；；；；；� 支持 反接�；；；；；；；；� 支持 冗余�；；；；；；；；� 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 55.4mm×139mm×119.5mm(W×H×D) 沉量 0.5Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 333755h 保建期 5年 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
KPS2204-Ports-PS1-PS2 |
|
代码界说 |
代码选型 |
|
Ports:端口 |
2T4D=2×10/100Base-T(X)电口;4×RS232/RS422/RS485串口 |
|
PS1-PS2:电源输入 |
L1-L1=48VDC(36-72VDC),冗余输入 L3-L3=24VDC(18-36VDC),冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
DT-BGAZ-04 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
