Opal5非网管互换机是专为工业自动化节造领域设计的产品。。。。。。Opal5支持1个百兆光电可选接口和4个百兆RJ45电口。。。。。。Opal5支持SFP百兆光口类型， ，，，，，冗余电源输入， ，，，，，内置隔离电源， ，，，，，IP40防护等级金属表壳， ，，，，，-40℃ ~ +75℃极端环境温度适应能力， ，，，，，以满足分歧工业利用要求， ，，，，，确保在恶劣工业环境中急剧和靠得住的数据传输。。。。。。
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) IEEE 802.3x (流控) |
| 互换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.75Mpps 互换延长 <10μs |
| 接口 | 百兆端口 100Base-X, SFP接口 10/100Base-T(X), RJ45接口 |
| 批示灯 | 前面板批示灯 电源批示灯: PWR1,PWR2 接口批示灯:Link/ACT(电口);Link/ACT(光口) |
| 电源 | 输入电压 12-48VDC/18-30VAC 接入端子 4芯5.08mm间距插入式端子 功率 2.0W(5T), 2.4W(1SFP4T) 过载保�；；；；� 支持 反接保�；；；；� 支持 冗余保�；；；；� 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 29.6mm×114.5mm×68mm(5T), 31mm×114.5mm×94mm(1SFP4T) (W×H×D) 沉量 0.2Kg(5T), 0.3Kg (1SFP4T) 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 5777888h(5T), 8502760h(1SFP4T) 保建期 5年 |
| 认证 | CE, FCC UL61010, Class I Div 2 |
| 行业尺度 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |

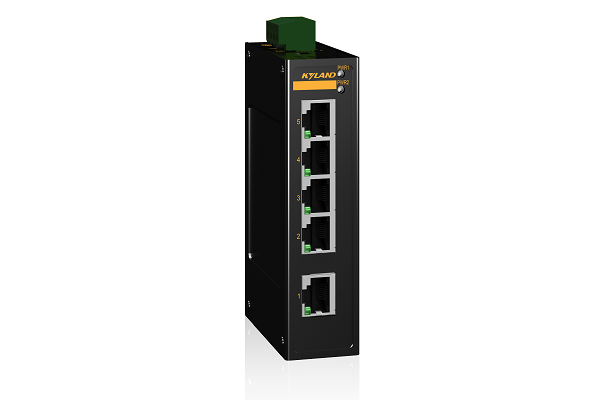

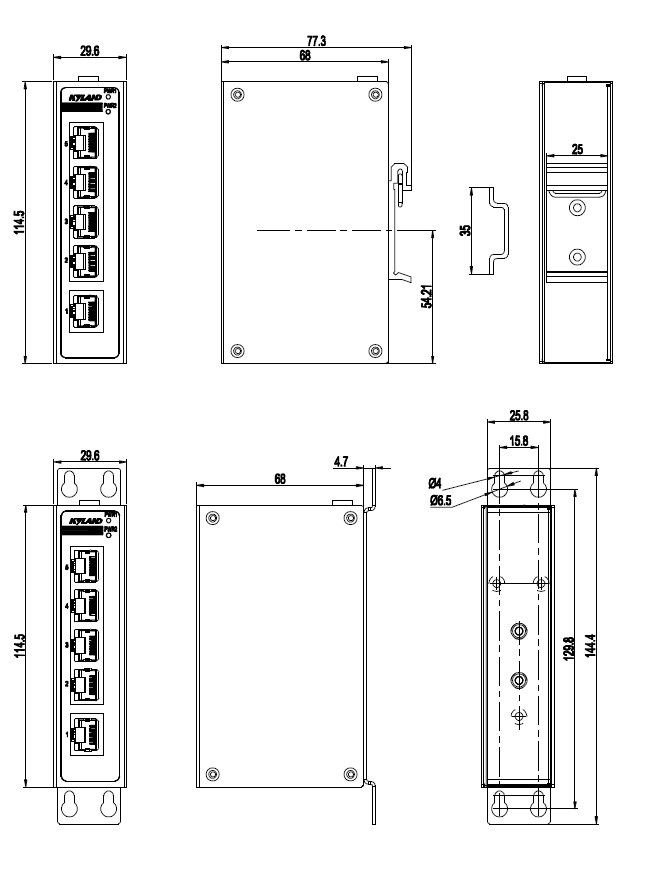

Opal5-5T:

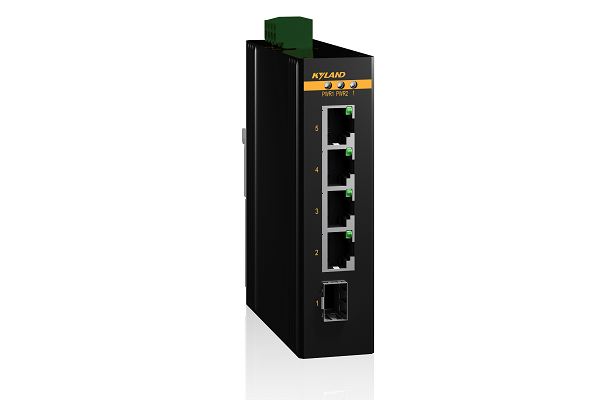

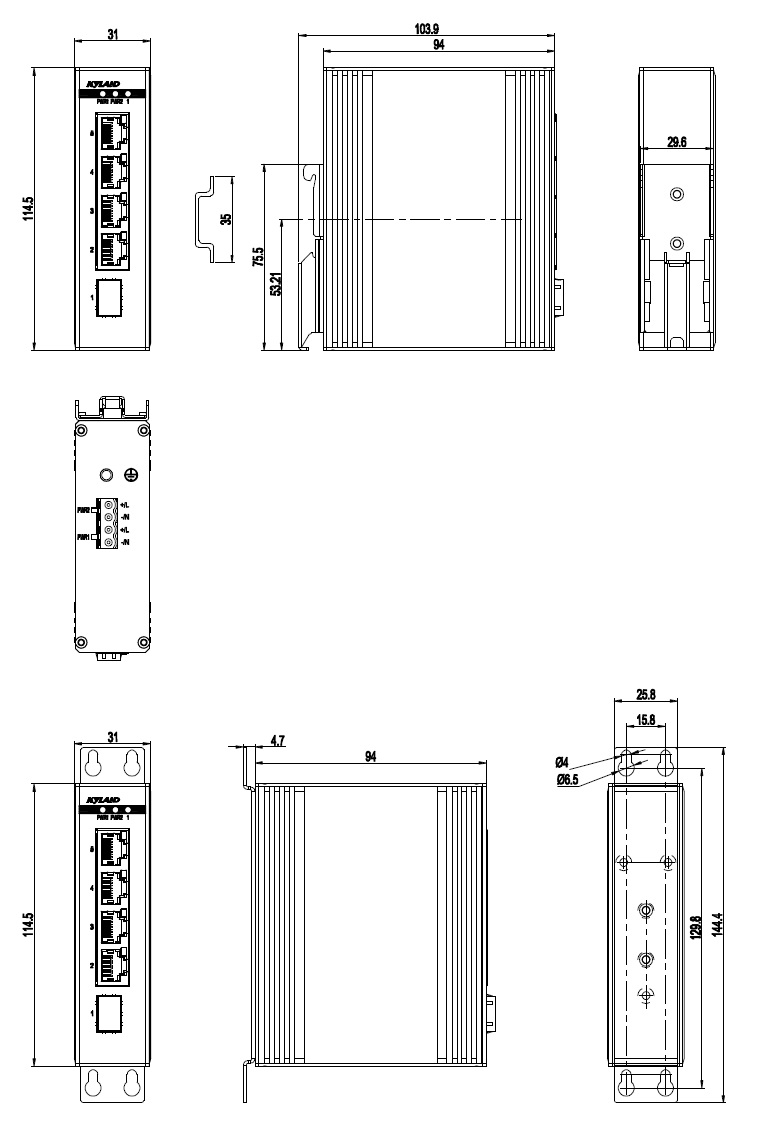

Opal5-1SFP4T:
产品选型
| 产品型号 | 输出接口 | 电源 |
| Opal5-5T-LV-LV | 5×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 |
| Opal5-1SFP4T-LV-LV | 1×100Base-X SFP接口, 4×10/100Base-T(X) RJ45电口 | 12-48VDC/18-30VAC, 冗余输入 |
选购配件
|
配件型号 |
配件注明 |
|
百兆SFP�？？ ？？？？？？� |
参考工业级百兆SFP�？？ ？？？？？？檠」罕� |
|
DT-BGAZ-01 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-Opal5-Datasheet-CN
