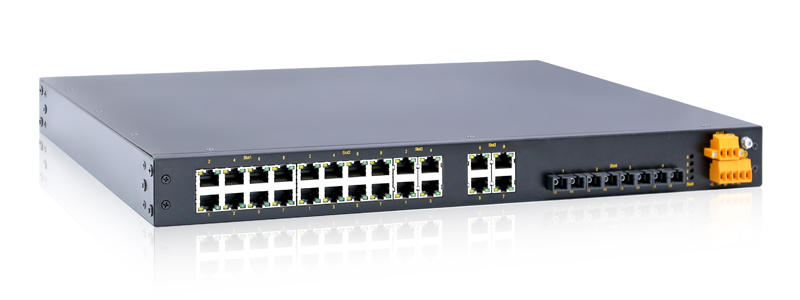

SICOM3024PA是针对EMC机能要求严格的工业通讯系统需要设计的二层网管型工业以太网互换机，，，，，，，最大支持4个千兆接口及24个百兆接口，，，，，，，满足IEC61850-3和IEEE1613尺度，，，，，，，获得国度电网A类认证证书。。。。。。。。SICOM3024PA互换机为19英寸机架式装置，，，，，，，支持前面板装置和后面板装置，，，，，，，支持端口、VLAN、组播、QoS、急剧冗余环等丰硕的二层软件个性，，，，，，，并支持Console、Telnet、Web多种治理方式以及基于SNMP的网管软件，，，，，，，目前已经宽泛利用在电力、智能交通、工厂自动化、矿山及其他对设备靠得住机能有严格要求的工业通讯系统中。。。。。。。。
| 软件职能 | |
| 互换职能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑造 支持静态ARP 支持ARP老化功夫配置 支持静态MAC地址 支持MAC地址老化功夫配置 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族，，，，，，，自愈功夫<50ms 支持DHP, DRP，，，，，，，自愈功夫<20ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持高技码治理 支持高级接见治理 支持MAC地址数量限度 支持端口隔离 支持端口安全配置 |
| 服务质量治理 | 支持ACL,对L2-L7层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 |
| 治理与守护 | 支持Console,Telnet,WEB治理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中治理 支持IEC61850 MMS server 支持HTTP/FTP方式软件升级及配置文件导入/导出 支持IP/MAC矛盾告警,失电告警,电源告警,温度告警,端口linkup/linkdown告警,环告警,SFP模�？？？？ ？？楣夤β矢婢�,光口接管光功率告警,CPU/内存利用率告警,端口流量告警,CRC及丢包率告警 支持RMON（组1,2,3,9） 支持端口镜像 支持系统日志及运行日志，，，，，，，可保留到Flash以及发送到日志服务器，，，，，，，支持日志文件FTP方式上传 支持LLDP 支持DDM 支持Link-check 支持环路检测 支持端口CRC保�；；；；� |
| IP治理 | 支持DHCP server/snooping/option82 支持DHCP client |
| 时钟治理 | 支持SNTP server/client 支持时区配置 |
| 产品规格 | |
| 技术参数 | 尺度 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(port aggregation) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 互换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 9.5Mpps 互换延长 <10μs |
| 接口 | 千兆端口 1000Base-X，，，，，，，10/100/1000Base-T(X) SFP接口 百兆端口 100Base-FX, 单/多模, SC/ST任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm 电源批示灯:PWR1,PWR2 接口批示灯:Link/ACT,Speed 后面板批示灯 接口批示灯:Link/ACT 接口速度批示灯:Speed |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <16.5W 过载保�；；；；� 支持 反接保�；；；；� 支持 冗余保�；；；；� 支持 |

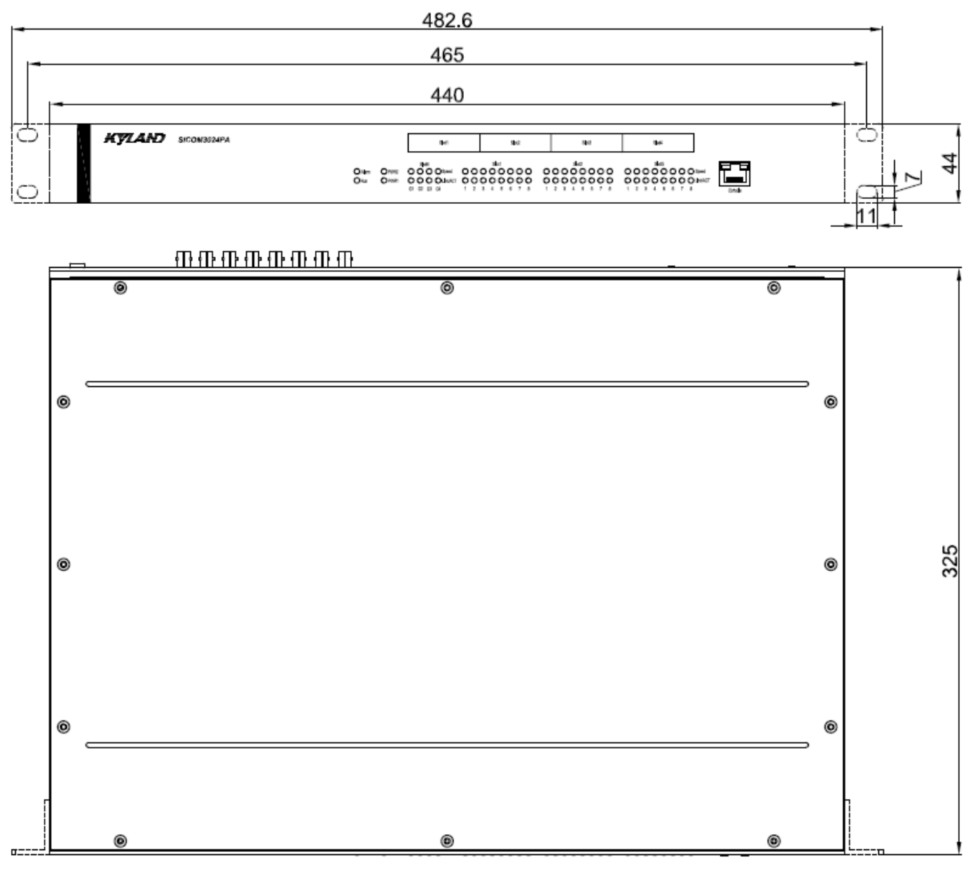

| 机械结构 | 表壳 金属材质 散热方式 天然冷却，，，，，，，无电扇 防护等级 IP40 尺寸 482.6mm×44mm×325mm(W×H×D) 沉量 <6.5Kg 装置方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 346889h 保建期 5年 |
| 认证 | 产品最新认证动态请查问Kyland网站 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
|
产品型号 |
型号注明 |
| SICOM3024PA-4GX24T-HV | 4×1000Base-X，，，，，，，10/100/1000Base-T(X) SFP接口；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-4GX24T-HV-HV | 4×1000Base-X，，，，，，，10/100/1000Base-T(X) SFP接口；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-16M8T-ST05-HV | 16×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-16M8T-ST05-HV-HV | 16×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-16M8T-SC05-HV | 16×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-16M8T-SC05-HV-HV | 16×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-16S8T-ST40-HV | 16×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-16S8T-ST40-HV-HV | 16×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-16S8T-SC40-HV | 16×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-16S8T-SC40-HV-HV | 16×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；8×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-8M16T-ST05-HV | 8×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-8M16T-ST05-HV-HV | 8×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-8M16T-SC05-HV | 8×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-8M16T-SC05-HV-HV | 8×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-8S16T-ST40-HV | 8×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-8S16T-ST40-HV-HV | 8×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-8S16T-SC40-HV | 8×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-8S16T-SC40-HV-HV | 8×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；16×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-4M24T-ST05-HV | 4×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-4M24T-ST05-HV-HV | 4×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-4M24T-SC05-HV | 4×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-4M24T-SC05-HV-HV | 4×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-4S24T-ST40-HV | 4×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-4S24T-ST40-HV-HV | 4×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-4S24T-SC40-HV | 4×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-4S24T-SC40-HV-HV | 4×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-2M26T-ST05-HV | 2×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-2M26T-ST05-HV-HV | 2×100Base-FX，，，，，，，多模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，5km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-2M26T-SC05-HV | 2×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-2M26T-SC05-HV-HV | 2×100Base-FX，，，，，，，多模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，5km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-2S26T-ST40-HV | 2×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-2S26T-ST40-HV-HV | 2×100Base-FX，，，，，，，单模光口，，，，，，，ST接头，，，，，，，1310nm，，，，，，，40km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-2S26T-SC40-HV | 2×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-2S26T-SC40-HV-HV | 2×100Base-FX，，，，，，，单模光口，，，，，，，SC接头，，，，，，，1310nm，，，，，，，40km；；；；；26×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
| SICOM3024PA-24T-HV | 24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，单电源 |
| SICOM3024PA-24T-HV-HV | 24×10/100Base-T(X)电口；；；；；100-240VAC，，，，，，，50/60Hz，，，，，，，110-220VDC(85-264VAC/77-300VDC)，，，，，，，冗余电源 |
选购配件
| 配件 | 配件注明 |
| 千兆SFP模�？？？？ ？？� | 参考工业级千兆SFP模�？？？？ ？？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩，，，，，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，，，，，，，2米，，，，，，，编码：111030019 |
| 电源线 | 3相电源线，，，，，，，3米，，，，，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，，，，，，，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，，，，，，，编码：107010520 |
| 挂耳 | 单个装置挂耳，，，，，，，编码：109999003 |
