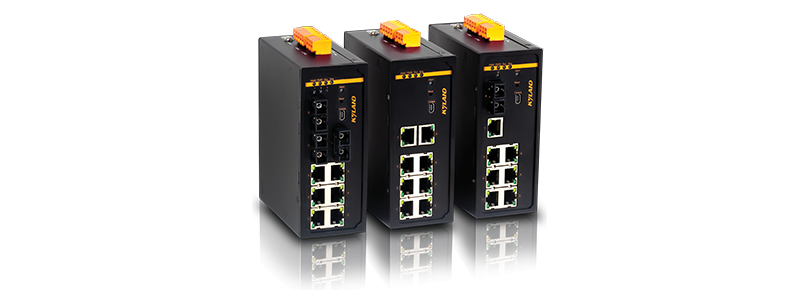

SICOM3009A网管型互换机是一款低功耗绿色工业以太网产品。。。。。。。。SICOM3009A支持DT-Ring和谈族(自愈功夫<50ms) ，，， ，，，DRP/DHP（自愈功夫<20ms） ，，， ，，，RSTP ，，， ，，， VLAN ，，， ，，，组播 ，，， ，，，QoS ，，， ，，，SSH ，，， ，，，SSL等丰硕的二层软件个性 ，，， ，，，并支持CLI、Telnet、Web多种治理方式以及基于SNMPv1/v2c/v3的网管软件。。。。。。。。SICOM3009A拥有IP40防护的金属表壳 ，，， ，，，抗强振动的卡轨座 ，，， ，，，极端环境温度适应能力及优良的EMC电磁兼容机能 ，，， ，，，使该系列产品具备在恶劣工业环境下不变靠得住工作的能力。。。。。。。。该产品已通过CE ，，， ，，，FCC ，，， ，，，UL508 ，，， ，，，CID2 ，，， ，，，KEMA认证 ，，， ，，，目前已宽泛利用于风电 ，，， ，，，配网 ，，， ，，，交通 ，，， ，，，石油石化等工业领域。。。。。。。。
| 软件职能 | |
| 互换职能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑造 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN和谈族 ，，， ，，，自愈功夫<50ms 支持DRP/DHP,自愈功夫<20ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址绑定 |
| 服务质量治理 | 支持SP ，，， ，，，WRR队列调度 |
| 治理与守护 | 支持Console, Telnet, WEB治理方式 支持SNMPv1/v2c/v3 ，，， ，，，可通过Kyvision集中治理 支持FTP/TFTP软件升级 支持电源告警 ，，， ，，，端口告警和环告警 支持环路检测 支持CRC保唬�；； ； ；；� 支持RMON 支持端口镜像 支持线缆检测 支持Syslog 支持LLDP 支持Link-check |
| IP治理 | 支持DHCP server/snooping/client ，，， ，，，DHCP Option 82 |
| 时钟治理 | 支持SNTP Client |
| 产品规格 | |
| 尺度 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE802.1X |
| 互换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 1Mbit 背板带宽 1.8Gbps 包转发率 29.8 Mpps 互换延长 <5μs |
| 接口 | 百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100/1000Base-T(X), RJ45接口 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口；；；； ； ；；10/100/1000Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 批示灯 | 前面板批示灯 运行批示灯:Run 告警批示灯:Alarm (12/24/48VDC输入型号支持) 电源批示灯:PWR1,PWR2 环批示灯:Ring 接口批示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持沉启和复原默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <8.1W 过载保唬�；； ； ；；� 支持 反接保唬�；； ； ；；� 支持 冗余保唬�；； ； ；；� 支持 |
| 机械结构 | 表壳 金属材质 散热方式 天然冷却,无电扇 防护等级 IP40 尺寸 53.6mm×135mm×106.5mm(W×H×D) (12/24/48VDC); 66mm×135mm×107.5mm (W×H×D) (220VAC/DC) 沉量 0.76Kg 装置方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 350877h 保建期 5年 |
| 认证 | KEMA, CE(EMC), CE(LVD), FCC: 选取HV:100-240VAC,50/60Hz;110-220VDC电源的型号. UL508, Class I Div 2, CE(EMC), FCC: 选取L2:24-48VDC; L5:12-24VDC电源的型号. 工信部入网许可证 |
| 行业尺度 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3009A-Ports-Connector-PS1-PS2 SICOM3009A-Ports-Connector-PS1 |
|
代码界说 |
代码选型 |
|
Ports:端口 |
3S6T=3×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 3M6T=3×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 1S7T=1×100Base-FX,单模光口;7×10/100Base-T(X) RJ45电口 1M7T=1×100Base-FX,多模光口;7×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空 |
|
PS1-PS2:冗余电源输入 |
L2-L2=24-48VDC(18-72VDC),冗余输入 L5-L5=12-24VDC(9-36VDC),冗余输入 |
|
PS1:单电源输入 |
HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
选购配件
|
配件型号 |
配件注明 |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
DT-XL- Mini USB -USB-2m |
USB治理线缆,Mini USB to USB,2m |
Kyland-SICOM3009A-Datasheet-CN
